ACI で DHCP Relay を設定する

Cisco ACI で DHCP Relay を有効化する際の設定方法をメモしておきます。

Step.1

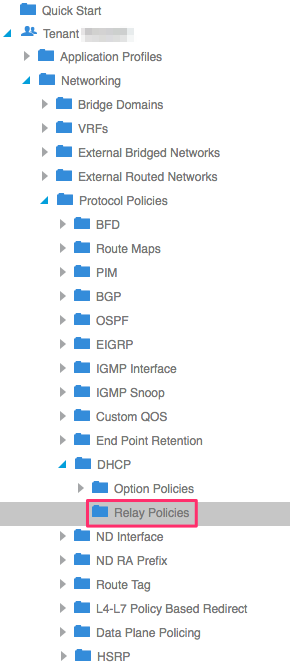

Tenant → Networking → Protocol Policies → DHCP → Relay Policies を選択し、新規の設定を作成します。

Step.2

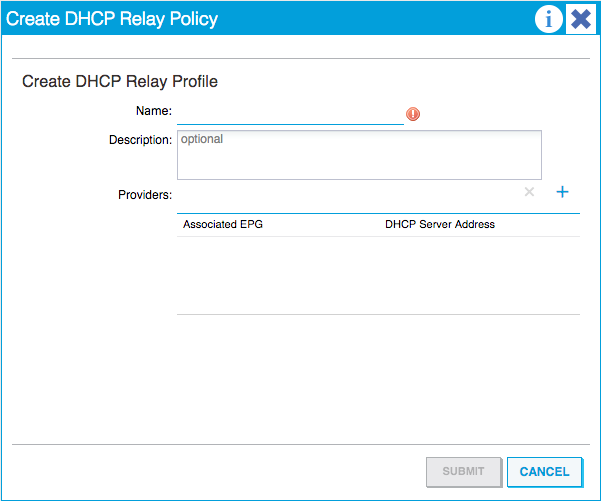

ポリシー名を指定したら、Providers を追加します。

Step.3

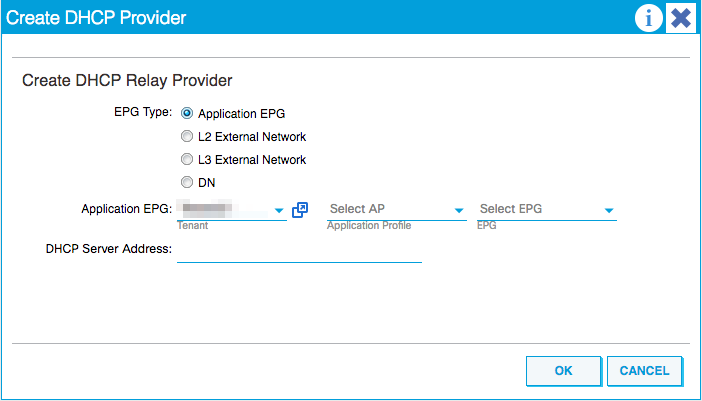

DHCP Provier の定義画面に遷移します。 DHCP サーバが存在する位置に応じて EPG Type を選択します。

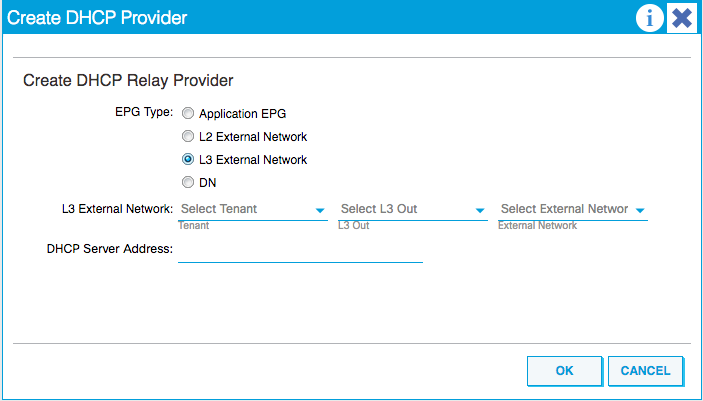

例えば、DHCP サーバが L3Out の外部に存在する場合は以下のように L3 External Network を選択し、DHCP Server Address に DHCP サーバの IP アドレスを入力します。

Step.4

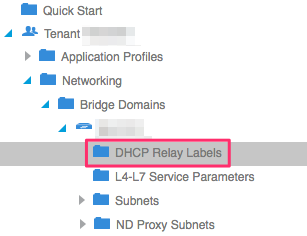

DHCP Relay Policy の設定が完了したら DHCP Relay を設定したい Bridge Domain の設定から DHCP Relay Labels を選択し、新規の設定を作成します。

Step.5

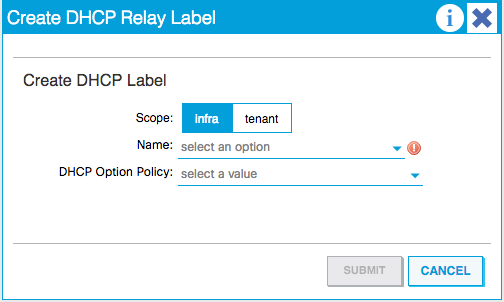

Scope を tenant にし、Name から先程定義した DHCP Relay Policy を選択します。

これで DHCP Relay の設定は完了です。
